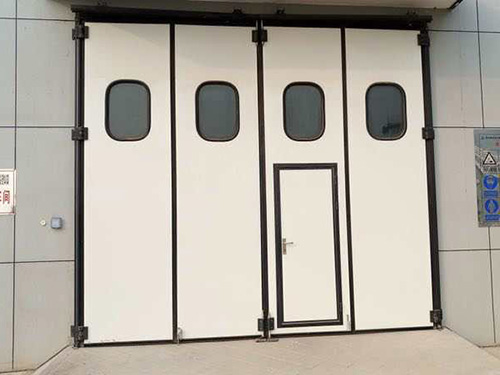

欧标门

无轨欧标门的技术说明

1、大门主要由门扇、五金件、导向系统、驱动系统、控制系统等组成。大门可电动多扇折叠向两侧开启。

2、门扇：由门板、包边等组成。

(1)、大门门板采用聚氨酯夹芯保温发泡板结构，达到保温标准。板厚50-55mm，双面彩钢板0.5mm，聚氨酯发泡夹芯板密度50kg/m3，门体表面平整美观、无明显钉痕及凸凹。

(2)、所有钢结构型材件均采用Q235材料。大门包边采用我折叠门包边，板厚1.4mm，结构合理，满足强度要求。

(3)、大门门边包角采用工业型包角，与包边配套，加强角部强度，美观大方。采用Q235材料，板厚2mm。

(4)、大门上、侧密封采用三元乙丙橡胶密封。下密封采用聚酯纤维布扎，耐摩擦，密封好，不会象橡胶条那样擦黑地面。

3、导向系统：滑轮、导向轨道等组成。

(1)、轨道:上导向轨道采用折叠门滑道。

(2)、上导向轮采用尼龙导轮，运行顺畅，无噪音。

(3)、门扇在水平开启和关闭过程中，底部配有下导向轮和下导向槽，使其能够抵抗外力作用避免摇晃。下导向槽由我公司采用冷弯成型轧制，厚度3.0mm，结构牢固方便，与地面基础连接一体，可避免过往车辆碾压变形。下导向轮在导向槽内有足够空间上下调整，可避免地面变形或上悬挑变形阻碍大门行走的情况。

(4)、下导向轮采用我公司自制尼龙导轮，与合页一体结构，运行灵活，无噪音。

4、传动系统：滑轮、上承重轨道、松紧调节装置等组成。

(1)、轨道:上承重轨道采用我公司轧制重型滑道，厚度3.0mm，，运行顺畅。

(2)、滑轮采用折叠门通用滑轮，运行顺畅，无噪音。

5、五金件：所有五金件包括铰链，合页，等都是我，安装牢固，运行顺畅。

6、驱动系统：由电机、控制箱等组成。

(1)、电机:采用国产电机，工作电源：三相380 V10%（50HZ）交流电源；（采用三相五线制）电源。电机功率：0.75KW。

(2)、控制箱：大门集中控制系统，能够实现大门的开关、停止、急停等自由控制，能够实现大门准确定位。

(3)、大门采用多重限位保护，设置有开门超限限位、开门到位限位、、关门超限限位、关门到位限位等限位保护。当驱动电动机发生过流、过载时，该扇大门控制系统会自动保护，大门停止运行。控制系统和大门均有良好接地保护，接地电阻≤4Ω。

(4)、可选配红外装置：关门时人车通过时，自动停止关闭，门体反向运行直至全开位置。
